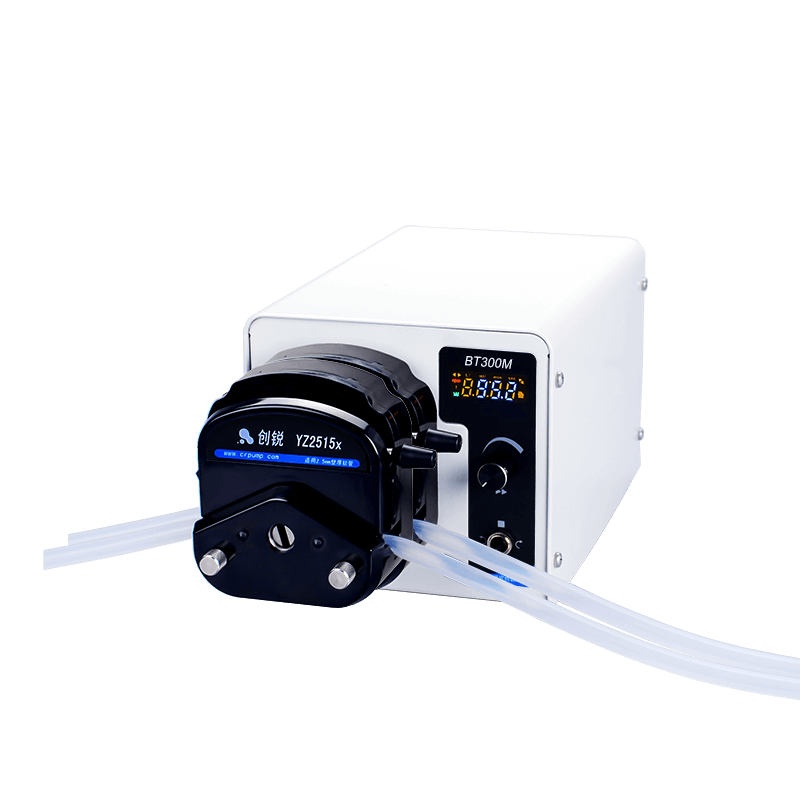

Dvojité peristaltické čerpadlo BT300M 2x 0.07 – 1140ml/min

Flowrate

2x 0.007-1140 ml/min

Označení

BT300M

Kód produktu

103237

Příklady aplikace

V laboratořích vysokých škol a výzkumných ústavů
Odběry vzorků vody
Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace

Cena

23 500,00 Kč bez DPH
28 435,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

Dvojité peristaltické čerpadlo BT300M pro bezkontaktní dávkování a transport tekutin s průtokem od 0.007ml/min do 1140ml/min x2 (2 hadice), kompatibilní s hadičkami s vnitřními průměry 0.8mm, 1.6mm, 2.4mm, 3.1mm, 4.8mm, 6.4mm a 7.9mm (viz tabulka níže) s možností ovládání skrze port RS485.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat, pouze se silikonovou hadicí, kterou lze kdykoliv vyměnit či snadno vyčistit. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa).

Princip činnosti peristaltického čerpadla spočívá ve vytlačování pružné silikonové hadice s pumpovanou tekutinou pomocí několika lamel umístěných na rotoru, který se otáčí zvolenou rychlostí. Při otáčení rotoru dochází k přiškrcení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Průtok peristaltického čerpadla je závislý na rychlosti otáček a použité hadičce. Otáčky lze nastavit pomocí otočného regulátoru plynule od 0.1 do 300 otáček za minutu s přesností na desetiny. Nastavenou hodnotu lze sledovat na čtyřmístném segmentovém LED displeji. Otočný regulátor má po stisku také funkci rychlého přečerpání, kdy po dobu stisku jede pumpa na maximálních 300 otáček pro rychlé vyprázdnění či naplnění hadiček. Po uvolnění regulátoru se otáčky zpět vrací k nastavené hodnotě.

Směr otáčení a tedy i čerpání lze ihned jednoduše změnit pomocí přepínače.
Peristaltickou pumpu BT300M lze ovládat také dálkově pomocí portu RS485.

Pumpy řady BTX00M mají skryté menu, které umožňuje pokročilé nastavení, díky kterému lze například navolit typ použité hadice a díky tomu pak lze průtok řídit nikoliv pomocí otáček, ale také podle reálného flowratu, což posouvá toto čerpadlo o řád výš. V nastavení je také možnost použití Suck-backu nebo-li závěrečnému nasátí dávkované kapaliny zpět do hadičky, aby nedocházelo k samovolnému úkapu (lze nastavit v úhlech zpětného pootočení hlavy). Samozřejmostí je také kalibrace nebo pokročilejší nastavení RS485.

Díky tomu, že se vše odehrává v uzavřené hadici a nedochází k žádnému styku kapaliny s čerpadlem ani potrubím, lze přečerpávat jakékoliv kapaliny, včetně těch agresivních. Nutno však vzít v potaz materiál trubic. Vhodné i pro použití k lékařským účelům.

Jedná se o pumpu, nikoliv automatický dávkovač předem nastavených dávek. Spínání a vypínání pumpy je manuální, případně přes RS485.

  • kontrolní prvky jsou vysoké kvality a zaručují dlouhou životnost
  • ukládání předchozích hodnot po odpojení el. sítě
  • použitá hlava 2x YZ1515X
  • RS485 + MOBDUS



Jednotka Hlava pumpy Hadice # ID (mm) OD( mm) Rychlost( rpm ) Flowrate ( ml/min) x2
BT300M 2x YZ1515x 13# 0.8 4.0 300 21
14# 1.6 4.8 300 81
19# 2.4 5.6 300 153
16# 3.1 6.3 300 246
25# 4.8 8.0 300 510
17# 6.4 9.6 300 870
18# 7.9 11.1 300 1140

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BT300M
Rychlost 0.1-300rpm
Rozlišení rychlosti 0.1Rpm
Flowrate 2x 0.007-1140 ml/min
Přesnost průtoku <0.5%
Display 4-LED segmentový displej, dvojí režim (flow rate a rychlost)
Napájení AC220V±10%
Příkon 22W
Komunikační interface RS232 a RS 485, podpora MODUBUS
Externí ovládání Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA )
Pracovní prostředí Teplota 0-40°C <80% relativní vlhkost, bez kondenzace
Rozměry 234*154*144mm
Váha 4.12KG
IP certifikace IP31



Dávkovač BT300M nabízíme také ve variantě se single hlavou
