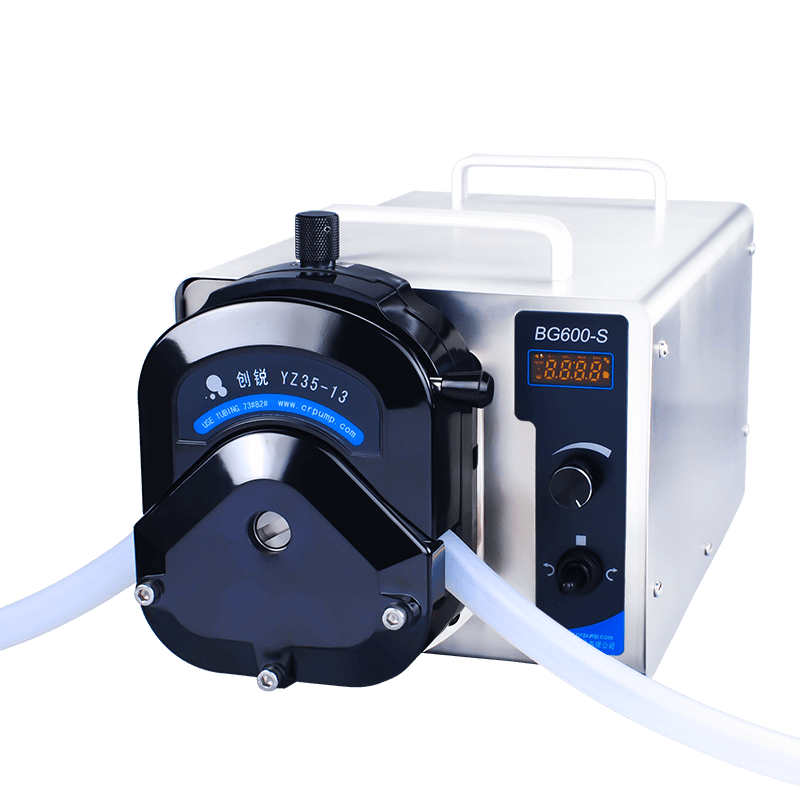

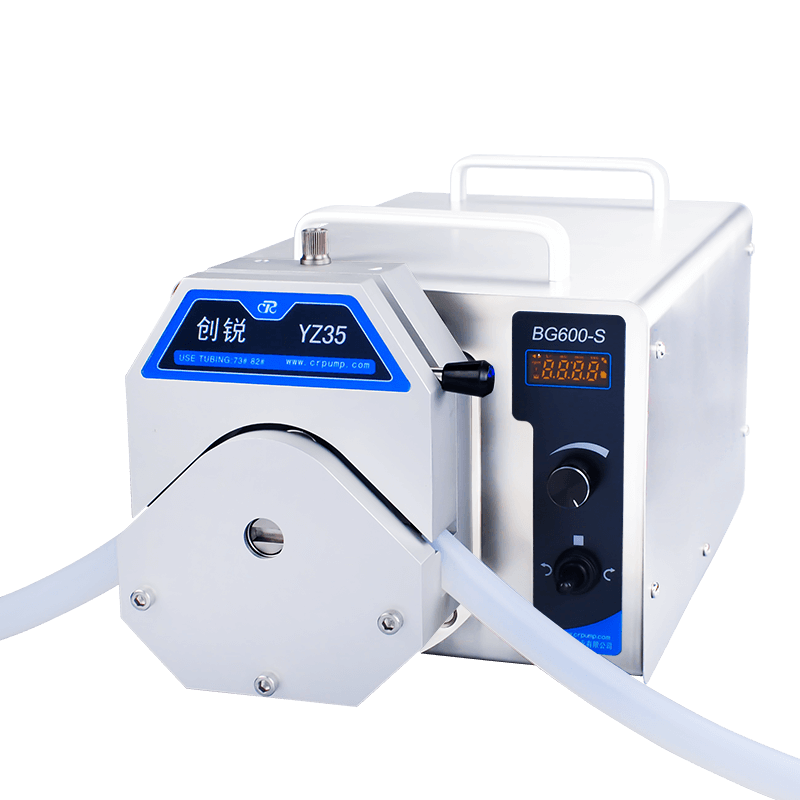

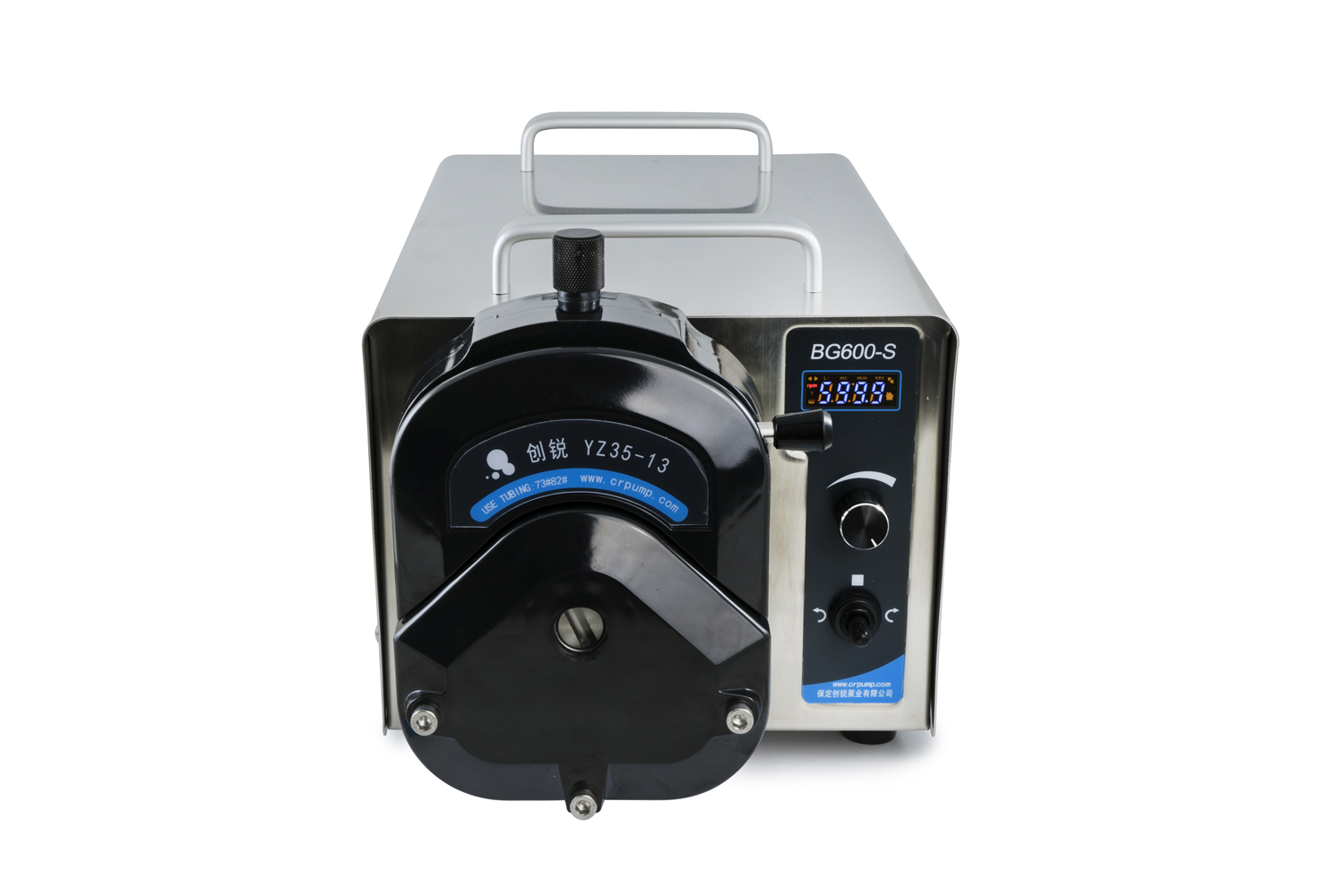

Peristaltická pumpa BG600-S od 1.3 do 12 000ml/min

Flowrate

1.3-12000ml/min

Označení

BG600-S

Kód produktu

103145

Příklady aplikace

Výroba desek s plošnými spoji (PCB)
Dávkování vitamínu A & D
Dávkování povrchové úpravy kovů
Přenos paliva a maziva
Dávkování rozprašovací nátěrové hmoty
Potravinářský průmysl
Úprava vody
Flotace

Cena

39 800,00 Kč bez DPH
48 158,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

Peristaltické čerpadlo BG600-S pro bezkontaktní dávkování a transport tekutin s průtokem od 1.3ml/min do 12 000ml/min, kompatibilní s hadičkami s vnitřními průměry (viz tabulka níže) s možností ovládání skrze port RS485.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat, pouze se silikonovou hadicí, kterou lze kdykoliv vyměnit či snadno vyčistit. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa).

Princip činnosti peristaltického čerpadla spočívá ve vytlačování pružné silikonové hadice s pumpovanou tekutinou pomocí několika lamel umístěných na rotoru, který se otáčí zvolenou rychlostí. Při otáčení rotoru dochází k přiškrcení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Průtok peristaltického čerpadla je závislý na rychlosti otáček a použité hadičce. Otáčky lze nastavit pomocí digitálního otočného regulátoru plynule od 0.1 do 600 otáček za minutu s přesností na desetiny. Nastavenou hodnotu lze sledovat na čtyřmístném segmentovém LED displeji. Otočný regulátor má po stisku také funkci rychlého přečerpání, kdy po dobu stisku jede pumpa na maximálních 600 otáček pro rychlé vyprázdnění či naplnění hadiček. Po uvolnění regulátoru se otáčky zpět vrací k nastavené hodnotě. Směr otáčení a tedy i čerpání lze ihned jednoduše změnit pomocí přepínače.

Pump BG600-S má „skryté“ menu, které umožňuje pokročilé nastavení, díky kterému lze navolit typ použité hadice a díky tomu pak lze průtok řídit nikoliv jen pomocí otáček, ale také podle reálného flowratu, což posouvá toto čerpadlo o řád výš. V nastavení je také možnost použití Suck-backu nebo-li závěrečnému nasátí dávkované kapaliny zpět do hadičky, aby nedocházelo k samovolnému úkapu (lze nastavit v úhlech zpětného pootočení hlavy). Samozřejmostí je také kalibrace nebo pokročilejší nastavení RS485.

Díky tomu, že se vše odehrává v uzavřené hadici a nedochází k žádnému styku kapaliny s čerpadlem ani potrubím, lze přečerpávat jakékoliv kapaliny, včetně těch agresivních. Nutno však vzít v potaz materiál trubic. Vhodné i pro použití k lékařským účelům.

Jedná se o pumpu, nikoliv automatický dávkovač předem nastavených dávek. Spínání a vypínání pumpy je manuální – tlačítky, pedálem, případně dálkové přes DB15 (rychlost, start – stop, směr) či RS485.

  • kontrolní prvky jsou vysoké kvality a zaručují dlouhou životnost
  • ukládání předchozích hodnot po odpojení el. sítě
  • použitá hlava YZ35
  • kvalitní nerezové provedení
  • RS485 + MOBDUS
Hlava pumpy Označení hadice Vnitřní průměr (mm) Vnejší průměr (mm) Rychlost ( rpm) Flowrate (ml/min)
YZ35 73# 9.6 16.2 600 7400
YZ35 82# 13 19.6 600 12000

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BG600-S
Hlava pumpy YZ35
Rychlost 0.1~600rpm (možnost změny směru)
Rozlišení rychlosti 0.1rpm
Hadice 73# 82#
Rozsah flowratu 1.3~12000ml/min / kanál
Flowrate přesnost <0.5%
Regulace rychlosti Digitálním potenciometrem
Zobrazovací jednotka 4-segmentový LED displej s ikonami (otáčky/flowrate)
Externí ovládání Start-stop, směr, rychlost(0-5V, 0-10V, 4-20mA is optional), RS485.
Napájení AC220±10%
Pracovní prostředí Teplota 0~40°C, humidita <80%, bez kondenzace
IP certifikace IP 31

Dávkovač BG600-S nabízíme také ve variantě s dvojitou hlavou (flowrate x2)
