Peristaltická pumpa s dávkováním BT100FJ 0.17ml – 290 ml/min

Flowrate

0.17-290ml/min

Označení

BT100FJ

Kód produktu

103257

Příklady aplikace

Přesné dávkování do prodejních lahviček
V laboratořích vysokých škol a výzkumných ústavů
Odběry vzorků vody
Plnění e-liquidů
Plnění laků na nehty

Cena

15 900,00 Kč bez DPH
19 239,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

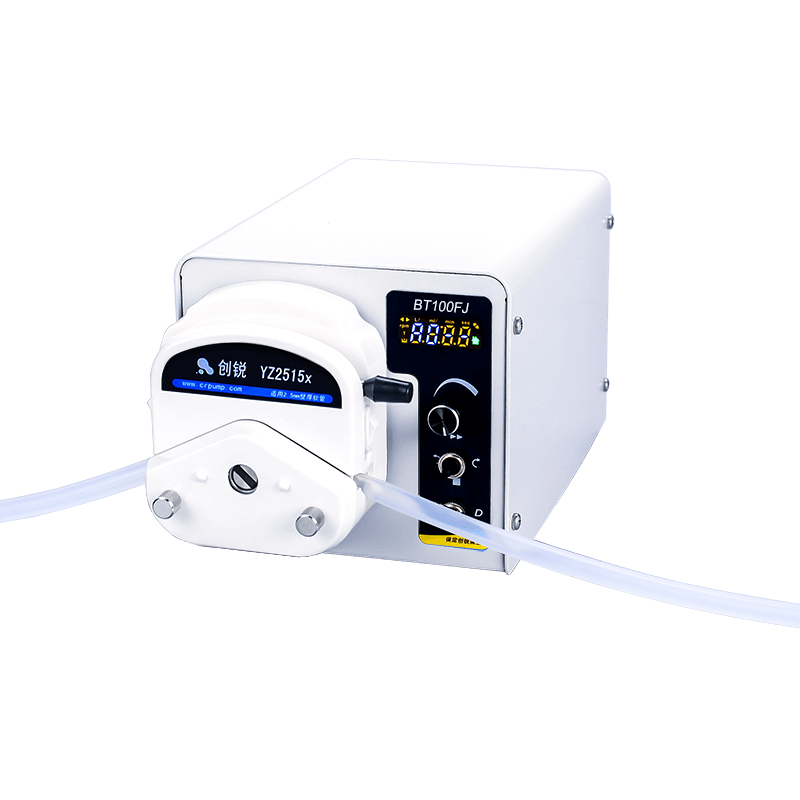

Transferová peristaltická pumpa BT100FJ s hlavou YZ2515x a možností dávkování jednotlivých dávek (řada FJ) s průtokem od 0.17ml – 290 ml/min v kovovém kvalitním provedení pro bezkontaktní sterilní dávkování a transport tekutin s vysokou přesností dávky větší než 99.5%.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat, pouze se silikonovou hadicí, kterou lze kdykoliv vyměnit či snadno vyčistit. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa).

Princip činnosti peristaltického čerpadla spočívá ve vytlačování pružné silikonové hadice s pumpovanou tekutinou pomocí několika lamel umístěných na rotoru, který se otáčí zvolenou rychlostí. Při otáčení rotoru dochází k přiškrcení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Peristaltická pumpa a dávkovač BT100FJ pracuje ve dvou režimech:

Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze otáčky od 0.1 – 100 ot/min. Ovládání lze také přepnout na řízení pomocí flowratu – nastavitelné  od 0.17ml – 290 ml/min (při použití a zvolení kompatibilní hadice 24#).

Plnění – umožňuje zvolit velikost dávky v čase včetně počtu opakování a čekací čas mezi jednotlivými dávkami – vhodné např. pro linky.

Součástí peristaltické pumpy BT100FJ je také nožní pedál, kterým lze pohodlně spouštět a zastavovat (dle zvoleného režimu) dávkování.

Zadní strana pumpy je vybavena aktivním ventilátorem, který je neustále v provozu, vlhkuodolným vypínačem a konektorem, do kterého lze připojit buď pedál, nebo skrze něj lze pumpu dálkově ovládat pomocí protokolu RS232, RS485 s podporou MOBDUSu.

– funkce pro kalibraci
– velké grafické dotykové LCD
– vysoký výkon čerpadla
– vysoce kvalitní nerezové zpracování 304S
– RS485
– DB-15



Videoukázky





Jednotka Hlava pumpy Hadice # ID (mm) OD( mm) Rychlost( rpm ) Flowrate ( ml/min)
BT100FJ YZ2515X 15# 4.8 9.6 100 170
24# 6.4 11.2 100 290

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BT100FJ
Hlava pumpy YZ2515x
Rychlost 0.1-100rpm
Rozlišení rychlosti 0.1rpm
Flowrate 0.17-290 ml/min
Přesnost průtoku <0.5%
Zobrazovací jednotka 4-LED displej, zobrazení rychlosti / flowrate
Počet dávek 0-9999t
Dávkovací čas 0.1s-9999min
Čekaní na další dávku 0.1s-9999min
Suck-back úhel 10°-720°
Napájení AC220V±10%
Příkon <22W
Komunikační interface RS232 a RS 85, podpora komunikačního protokolu MODUBUS
Externí ovládání Start & stop, směr, rychlost ( 0-5v, 0-10v, 4-20mA optional )
Pracovní prostředí Teplota 0-40°C, 80% relativní vlhkost, bez kondenzace
IP certifikace IP31
