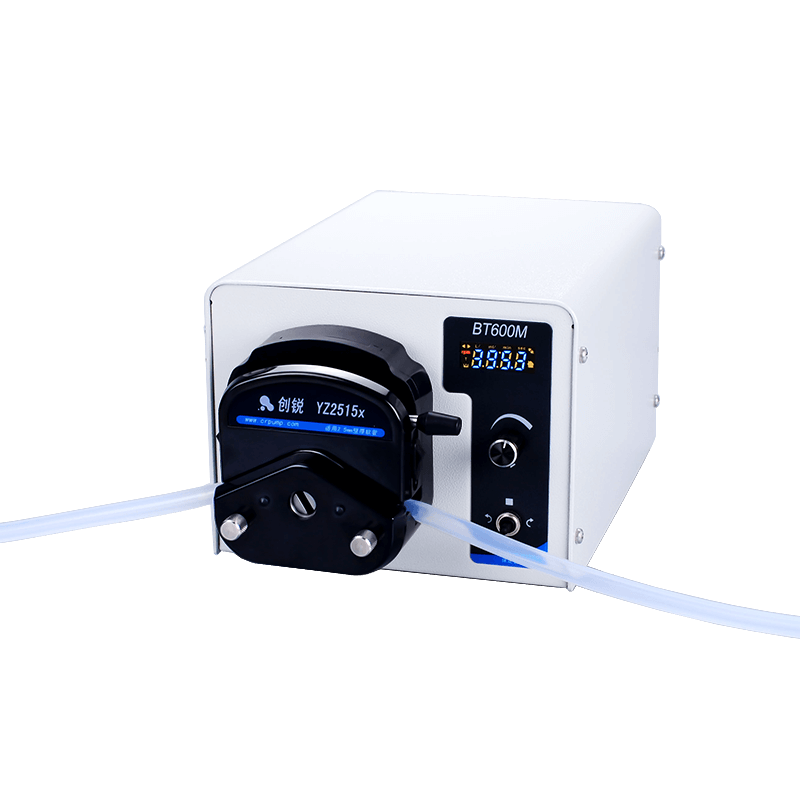

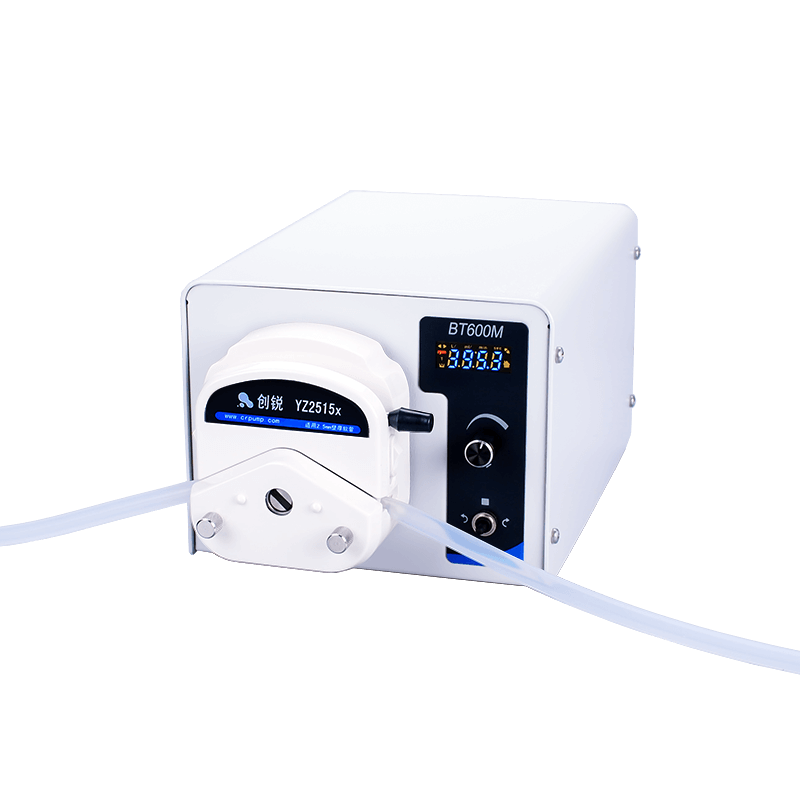

Peristaltické čerpadlo BT600M 0.07 – 2280ml/min

Flowrate

0.007-2280 ml/min/channel

Označení

BT600M

Kód produktu

103238

Příklady aplikace

Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace

Cena

28 800,00 Kč bez DPH
34 848,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

Peristaltické čerpadlo BT600M pro bezkontaktní dávkování a transport tekutin s průtokem od 0.007ml/min do 2280ml/min, kompatibilní s hadičkami s vnitřními průměry 0.8mm, 1.6mm, 2.4mm, 3.1mm, 4.8mm, 6.4mm a 7.9mm (viz tabulka níže) s možností ovládání skrze port RS485.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat, pouze se silikonovou hadicí, kterou lze kdykoliv vyměnit či snadno vyčistit. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa).

Princip činnosti peristaltického čerpadla spočívá ve vytlačování pružné silikonové hadice s pumpovanou tekutinou pomocí několika lamel umístěných na rotoru, který se otáčí zvolenou rychlostí. Při otáčení rotoru dochází k přiškrcení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Průtok peristaltického čerpadla je závislý na rychlosti otáček a použité hadičce. Otáčky lze nastavit pomocí otočného regulátoru plynule od 0.1 do 600 otáček za minutu s přesností na desetiny. Nastavenou hodnotu lze sledovat na čtyřmístném segmentovém LED displeji. Otočný regulátor má po stisku také funkci rychlého přečerpání, kdy po dobu stisku jede pumpa na maximálních 600 otáček pro rychlé vyprázdnění či naplnění hadiček. Po uvolnění regulátoru se otáčky zpět vrací k nastavené hodnotě.

Směr otáčení a tedy i čerpání lze ihned jednoduše změnit pomocí přepínače.
Peristaltickou pumpu BT600M lze ovládat také dálkově pomocí portu RS485.

Pumpy řady BTX00M mají skryté menu, které umožňuje pokročilé nastavení, díky kterému lze například navolit typ použité hadice a díky tomu pak lze průtok řídit nikoliv pomocí otáček, ale také podle reálného flowratu, což posouvá toto čerpadlo o řád výš. V nastavení je také možnost použití Suck-backu nebo-li závěrečnému nasátí dávkované kapaliny zpět do hadičky, aby nedocházelo k samovolnému úkapu (lze nastavit v úhlech zpětného pootočení hlavy). Samozřejmostí je také kalibrace nebo pokročilejší nastavení RS485.

Díky tomu, že se vše odehrává v uzavřené hadici a nedochází k žádnému styku kapaliny s čerpadlem ani potrubím, lze přečerpávat jakékoliv kapaliny, včetně těch agresivních. Nutno však vzít v potaz materiál trubic. Vhodné i pro použití k lékařským účelům.

Jedná se o pumpu, nikoliv automatický dávkovač předem nastavených dávek. Spínání a vypínání pumpy je manuální, případně přes RS485.

  • kontrolní prvky jsou vysoké kvality a zaručují dlouhou životnost
  • ukládání předchozích hodnot po odpojení el. sítě
  • použitá hlava YZ1515X
  • RS485 + MOBDUS



Jednotka Hlava pumpy Hadice # ID (mm) OD( mm) Rychlost( rpm ) Flowrate ( ml/min)
BT600M YZ1515x 13# 0.8 4.0 600 42
14# 1.6 4.8 600 162
19# 2.4 5.6 600 306
16# 3.1 6.3 600 492
25# 4.8 8.0 600 1020
17# 6.4 9.6 600 1740
18# 7.9 11.1 600 2280
Model BT600M
Rychlost 0.1-600rpm
Rozlišení rychlosti 0.1Rpm
Flowrate 0.007-2280 ml/min
Přesnost průtoku <0.5%
Display 4-LED segmentový displej, dvojí režim (flow rate a rychlost)
Napájení AC220V±10%
Příkon  <50W
Komunikační interface RS232 a RS 485, podpora MODUBUS
Externí ovládání Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA )
Pracovní prostředí Teplota 0-40°C <80% relativní vlhkost, bez kondenzace
Rozměry 234*154*144mm
Váha 4.7KG
IP certifikace IP31



Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BT600M
Rychlost 0.1-600rpm
Rozlišení rychlosti 0.1Rpm
Flowrate 0.007-2280 ml/min
Přesnost průtoku <0.5%
Display 4-LED segmentový displej, dvojí režim (flow rate a rychlost)
Napájení AC220V±10%
Příkon  <50W
Komunikační interface RS232 a RS 485, podpora MODUBUS
Externí ovládání Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA )
Pracovní prostředí Teplota 0-40°C <80% relativní vlhkost, bez kondenzace
Rozměry 234*154*144mm
Váha 4.7KG
IP certifikace IP31



Dávkovač BT600M nabízíme také ve variantě s dvojitou hlavou (flowrate x2)
