Duální peristaltický dávkovač BT600LC 2x 0.007ml do 2280ml
Flowrate
2x 0.007~2280ml/minOznačení
BT600LCKód produktu
103245Příklady aplikace
Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace
Informace, poptávka
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

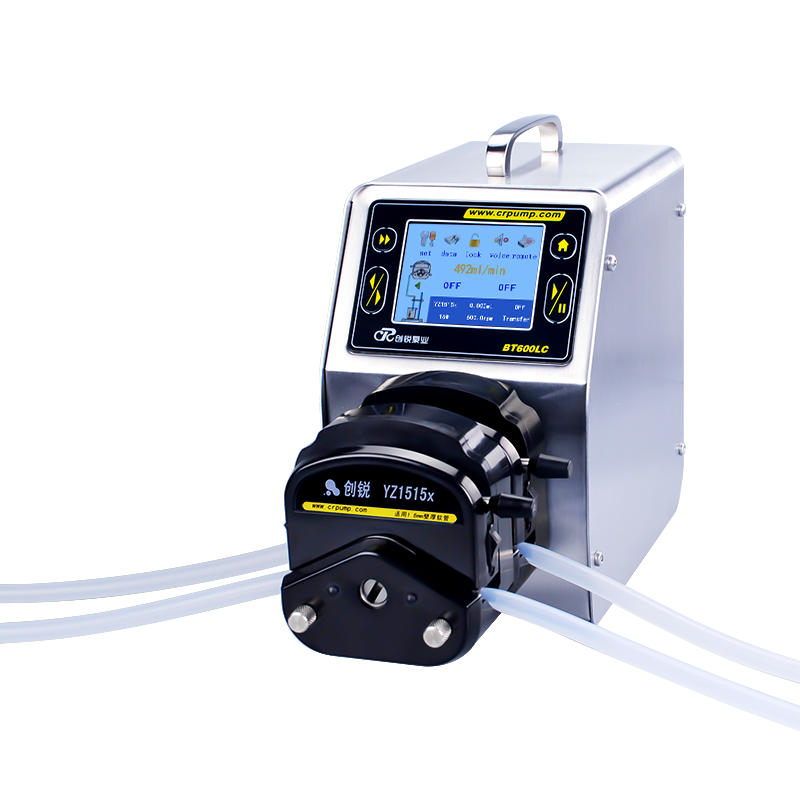

1Vysoce přesné dávkovací zařízení BT600LC s duální peristaltickou hlavou pro dávkování různě velkých dávek od 0.007ml do 2280ml x2
Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.
Dávkovací pumpy jsou navíc oproti čerpadlům vybaveny velice pokročilou elektronikou pro přesné řízení peristaltického čerpadla, což umožňuje velice přesné dávkování s přesností na 99,5% a více. Ovládání je realizováno přes velice příjemné dotykové LCD s jednoduchým user interfacem v jednoduché angličtině.
Peristaltická pumpa BT600LC pracuje ve čtyřech režimech:
Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 0.007ml až po 380ml/min
Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.
Objem – tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.
Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro plnící linky.
Hlavní vlastnosti
3,5″ barevné dotykové LCD pro ovládání
Anglické ovládání
Hlava 2x YZ1515x
Možnost uložení 9 presetů
Možnost kalibrace1200131
Motor se silným točivým momentem
Externí ovládání umožňuje start / stop pomocí vysoké a nízké hladiny napětí
Ovládání pomocí RS485 + mobdus
Vyrobeno z kvalitní nerez oceli 304
| Jednotka | Hlava pumpy | Hadice # | ID (mm) | OD( mm) | Rychlost( rpm ) | Flowrate ( ml/min) x2 |
| BT600LC | 2x YZ1515x | 13# | 0.8 | 4.0 | 600 | 42 |
| 14# | 1.6 | 4.8 | 600 | 162 | ||
| 19# | 2.4 | 5.6 | 600 | 306 | ||
| 16# | 3.1 | 6.3 | 600 | 492 | ||
| 25# | 4.8 | 8.0 | 600 | 1020 | ||
| 17# | 6.4 | 9.6 | 600 | 1740 | ||
| 18# | 7.9 | 11.1 | 600 | 2280 |
Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice
| Model | BT600LC |
| Hlava pumpy | 2x YZ1515x |
| Rychlost | 0.1-600rpm |
| Rozlišení rychlosti | 0.1rpm |
| Flowrate | 0.007-2280 ml/min |
| Přesnost průtoku | <0.5% |
| Časový rozsah | 0.1s -9999min |
| Kvantitativní rozsah | 0.001ml-9999L |
| Podtlakovový úhel (suck-back) | 10°-720°, krokování po 1° |
| Zobrazovací jednotka | Dotykové barevné LCD s anglickým prostředím |
| Napájení | AC220V±10% |
| Příkon | 50W |
| Komunikační interface | RS232 a RS 485, podpora komunikačního protokolu MODUBUS |
| Externí ovládání | Start & stop, ovládání směru, rychlost ( 0-5v, 0-10v, 4-20mA,0-10 KHz optional ) |
| Pracovní prostředí | Teplota 0-40°C, 80% relativní vlhkost, bez kondenzace |
| Rozměry jednotky | 212*135*240mm |
| IP certifikace | IP31 |
