Peristaltický dávkovač BT600LC 0.007ml do 2280ml

Flowrate

0.007~2280ml/min

Označení

BT600LC

Kód produktu

103244

Příklady aplikace

Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace

Cena

29 900,00 Kč bez DPH
36 179,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

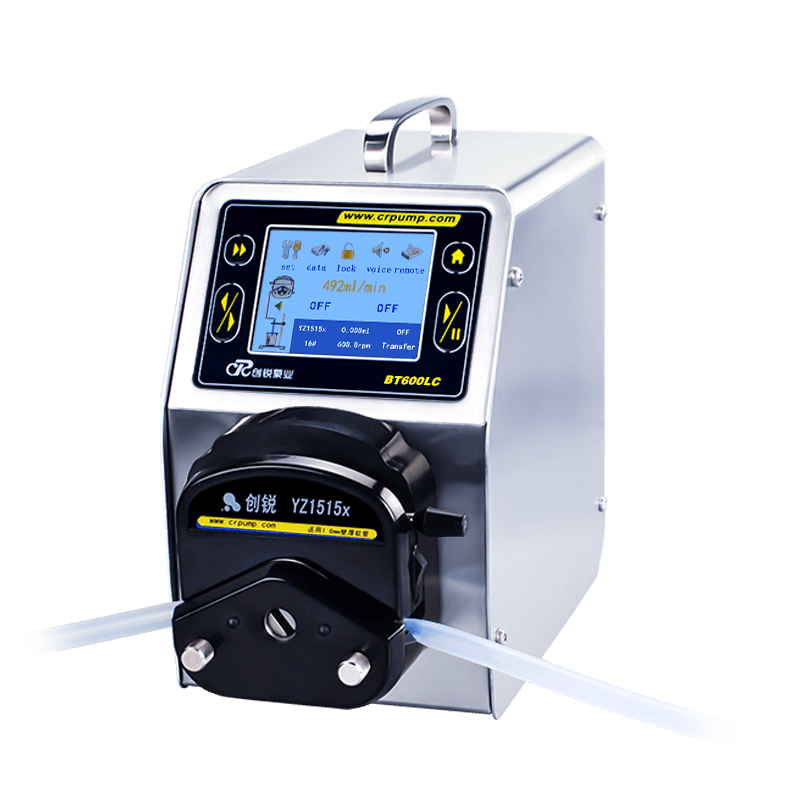

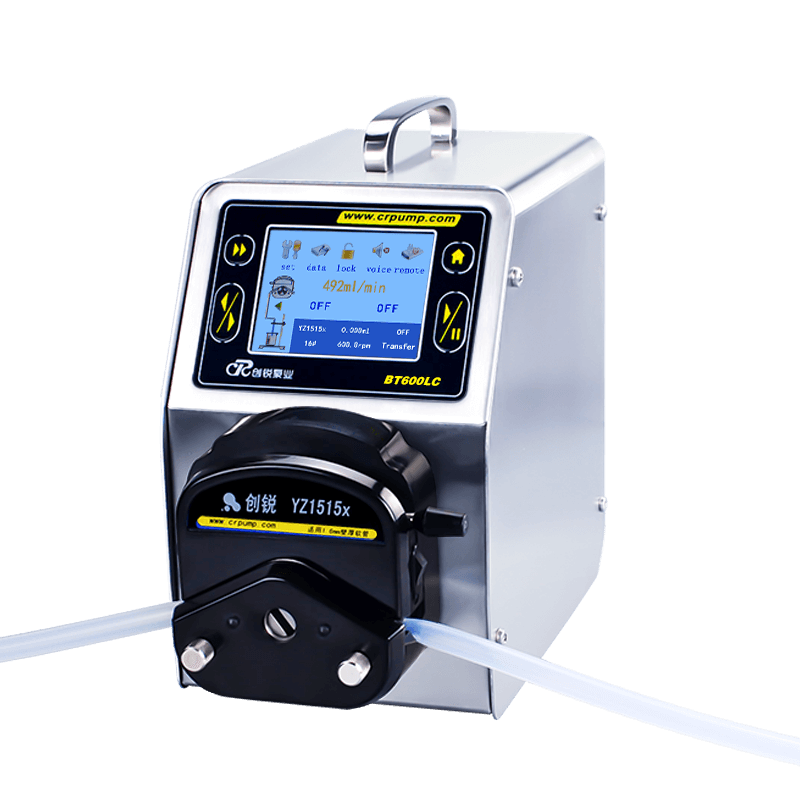

Vysoce přesné dávkovací zařízení BT600LC pro dávkování různě velkých dávek od 0.007ml do 2280ml

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Dávkovací pumpy jsou navíc oproti čerpadlům vybaveny velice pokročilou elektronikou pro přesné řízení peristaltického čerpadla, což umožňuje velice přesné dávkování s přesností na 99,5% a více. Ovládání je realizováno přes velice příjemné dotykové LCD s jednoduchým user interfacem v jednoduché angličtině.

Peristaltická pumpa BT600LC pracuje ve čtyřech režimech:

Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 0.007ml až po 380ml/min

Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.

Objem –  tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.

Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro plnící linky.

Hlavní vlastnosti

3,5″ barevné dotykové LCD pro ovládání
Anglické ovládání
Hlava YZ1515x
Možnost uložení 9 presetů
Možnost kalibrace
Motor se silným točivým momentem
Externí ovládání umožňuje start / stop pomocí vysoké a nízké hladiny napětí
Ovládání pomocí RS485 + mobdus
Vyrobeno z kvalitní nerez oceli 304

Jednotka Hlava pumpy Hadice # ID (mm) OD( mm) Rychlost( rpm ) Flowrate ( ml/min)
BT600LC YZ1515x 13# 0.8 4.0 600 42
14# 1.6 4.8 600 162
19# 2.4 5.6 600 306
16# 3.1 6.3 600 492
25# 4.8 8.0 600 1020
17# 6.4 9.6 600 1740
18# 7.9 11.1 600 2280
Model BT600LC
Hlava pumpy YZ1515x
Rychlost 0.1-600rpm
Rozlišení rychlosti 0.1rpm
Flowrate 0.007-2280 ml/min
Přesnost průtoku <0.5%
Časový rozsah 0.1s -9999min
Kvantitativní rozsah 0.001ml-9999L
Podtlakovový úhel (suck-back) 10°-720°, krokování po 1°
Zobrazovací jednotka Dotykové barevné LCD s anglickým prostředím
Napájení AC220V±10%
Příkon 50W
Komunikační interface RS232 a RS 485, podpora komunikačního protokolu MODUBUS
Externí ovládání Start & stop, ovládání směru, rychlost ( 0-5v, 0-10v, 4-20mA,0-10 KHz optional )
Pracovní prostředí Teplota 0-40°C, 80% relativní vlhkost, bez kondenzace
Rozměry jednotky 212*135*240mm
IP certifikace IP31



Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BT600LC
Hlava pumpy YZ1515x
Rychlost 0.1-600rpm
Rozlišení rychlosti 0.1rpm
Flowrate 0.007-2280 ml/min
Přesnost průtoku <0.5%
Časový rozsah 0.1s -9999min
Kvantitativní rozsah 0.001ml-9999L
Podtlakovový úhel (suck-back) 10°-720°, krokování po 1°
Zobrazovací jednotka Dotykové barevné LCD s anglickým prostředím
Napájení AC220V±10%
Příkon 50W
Komunikační interface RS232 a RS 485, podpora komunikačního protokolu MODUBUS
Externí ovládání Start & stop, ovládání směru, rychlost ( 0-5v, 0-10v, 4-20mA,0-10 KHz optional )
Pracovní prostředí Teplota 0-40°C, 80% relativní vlhkost, bez kondenzace
Rozměry jednotky 212*135*240mm
IP certifikace IP31



Dávkovač BT600LC nabízíme také ve variantě s dvojitou hlavou (flowrate x2)
