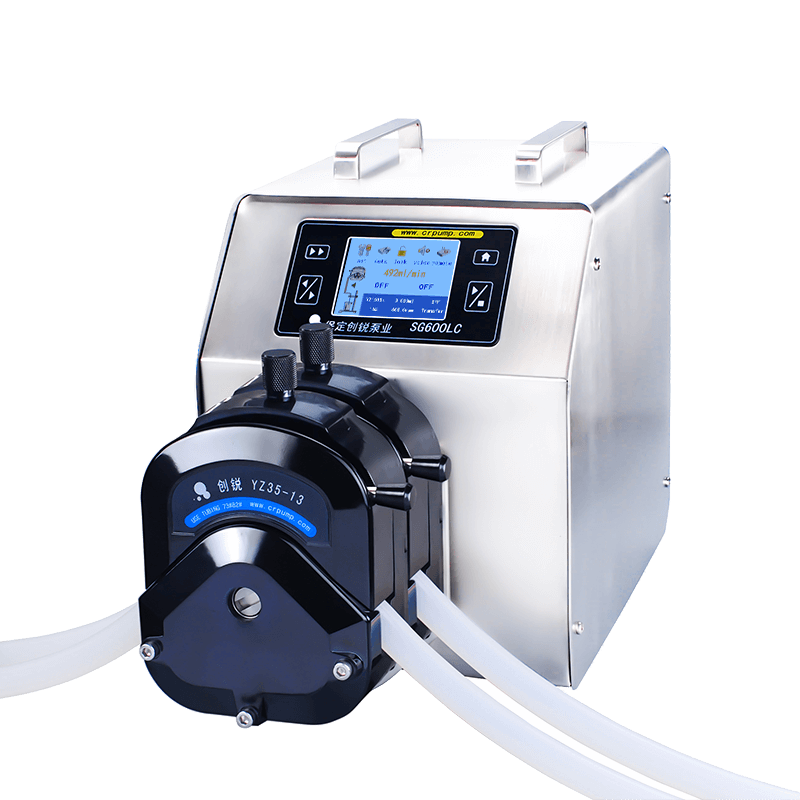

Duální peristaltický dávkovač SG600LC 2xYZ35-13 2x 1-12000ml/min

Flowrate

1.3~12000ml/min

Označení

SG600LC

Kód produktu

102979

Příklady aplikace

transfer tekutin

Cena

67 400,00 Kč bez DPH
81 554,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

Duální dávkovací a transferová peristaltická pumpa SG600LC s dvojitou hlavou 2xYZ35-13, každá s průtokem od 1.3ml do 12000ml/min (tedy až 24000ml/min sdruženě) v celonerezovém kvalitním provedení pro bezkontaktní dávkování a transport tekutin s vysokou přesností dávky >99.5%. Dvojitou hlavu lze využít pro plnění dvou nádob najednou v jedné dávce či sdružit oba výstupy a přečerpávat větší množství kapaliny bezkontaktně. Také lze takto dávkovat dvě odlišné kapaliny, či dokonce mísit dvě různé kapaliny v poměru 1:1 (s použitím vhodného mixu na výstupu). Poměr čerpání nelze měnit, obě hlavy jsou na společné hřídeli motoru.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Peristaltická pumpa SG600LC pracuje ve čtyřech režimech:

Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 1.3ml až po 12000ml/min*2 (při použití největších kompatibilních hadic 82#). Na displeji lze sledovat také celkově přenesený objem kapaliny (ml).

Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.

Objem –  tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.

Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro linky.

Kromě měření dodané kapaliny displej zobrazuje také čas (u většiny režimů) a otáčky motoru. Vstupní pole pro zadávání hodnot vždy zobrazuje také nejmenší a největší možné hodnoty počítané dle aktuálního nastavení veličin, což značně usnadňuje práci. Při zadání hodnot mimo možný rozsah dojde k automatické korekci k nejbližší hraniční hodnotě. Pumpa umožňuje ukládat až 9 presetů pro rychlé nastavení.

Celé ovládaní rozhraní pumpy je velice jednoduché, intuitivní a bleskové. Pomocí barevného dotykového displeje s anglickým grafickým UI je nastavení pumpy snadnou záležitostí nevyžadující čtení manuálu. Kolem displeje jsou pouze 4 tlačítka – „>>“ spuštění pumpy na plný výkon ve směru dávky, dále možnost změnit směr dávkování – znázorněno schématem na displeji, tlačítko „home“ pro návrah na domovskou stránku a samotné spuštění a zastavení dávky. Pumpa nabízí také možnost „suck-back“ pro zpětné nasátí kapaliny do trubičky na konci dávky, aby nedocházelo k úkapu. Tu lze řídit přesným úhlem zpětného pootočení hlavy. Nechybí ani možnost volby průměru hadice a rozsáhlá možnost kalibrace pro dosažení té nejpřesnější dávky.

Součástí peristaltické pumpy SG600LC je také nožní pedál, kterým lze pohodlně spouštět a zastavovat (dle zvoleného režimu) dávkování.

Pumpa je velice kvalitního dílenského zpracování, šasi je ze silného matného nerezového plechu (304 stainless steel), hlava pumpy YZ35-13 pak z hliníku (pohyblivé části) a PPS (housing hlavy). Zadní strana pumpy je vybavena aktivním ventilátorem, který je neustále v provozu, voděodolným vypínačem a konektorem 15PIN D-SUB, do kterého lze připojit buď pedál, nebo skrze něj lze pumpu dálkově ovládat pomocí protokolu RS232, RS485 s podporou MOBDUSu.

Hlava pumpy Označení hadice Vnitřní průměr (mm) Vnejší průměr (mm) Rychlost ( rpm) Flowrate (ml/min)
2xYZ35-13 73# 9.6 16.2 600 2×7400
2xYZ35-13 82# 13 19.6 600 2×12000

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Specifikace
Driver – SG600LC
Rychlost
rpm
0.1 – 600
Flowrate (průtok)
ml/min
1.3 – 12000 / *2
Displej
LCD touch (angličtina, čeština)
Rozlišení pro rychlost
0.1 rpm
Ovládání
dotykový displej
Rozsah časovače
0.1 s – 9999minut
Kvantitativní rozsah
0.001ml – 9999 litrů
Sací úhel
10°-720° (1° krokování)
Externí ovládání
RS232, RS485, podpora MODBUS protokol módu
Napájení
AC 230V 50Hz
Peristaltická hlava pumpy
Typové označení
YZ35-13/YZ35
Materiál
PPS, hliník
Určeno pro hadice
73# 82#

Dávkovač SG600LC nabízíme také ve variantě se single hlavou
