Peristaltická dávkovací pumpa SG600LC 1ml – 12000ml/min

Flowrate

1.3~12000ml/min

Označení

SG600LC

Kód produktu

102978

Příklady aplikace

Transfer kapalin
Přesné dávkování kapalin

Cena

58 900,00 Kč bez DPH
71 269,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

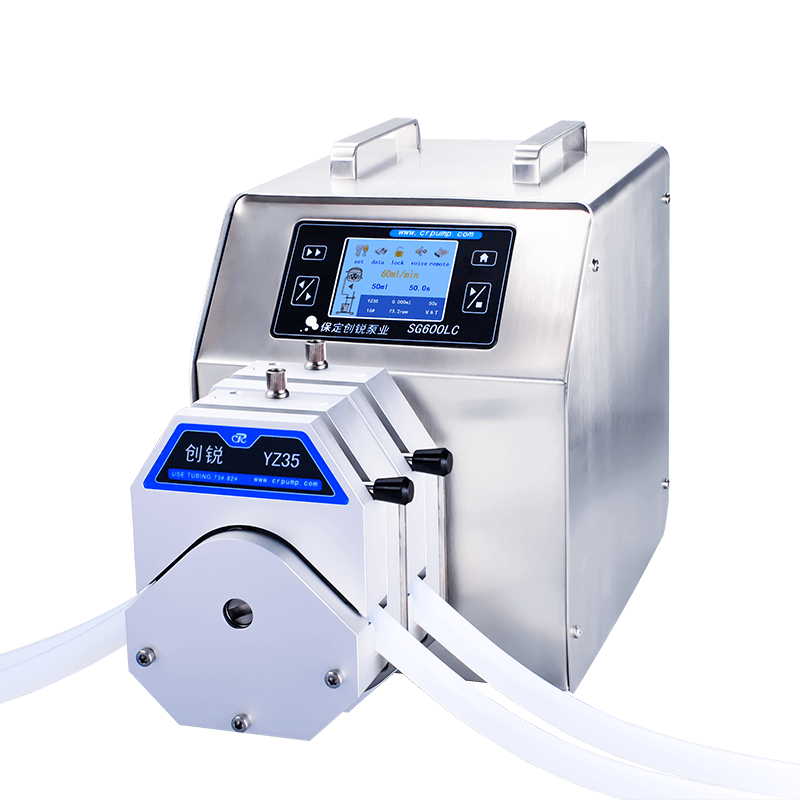

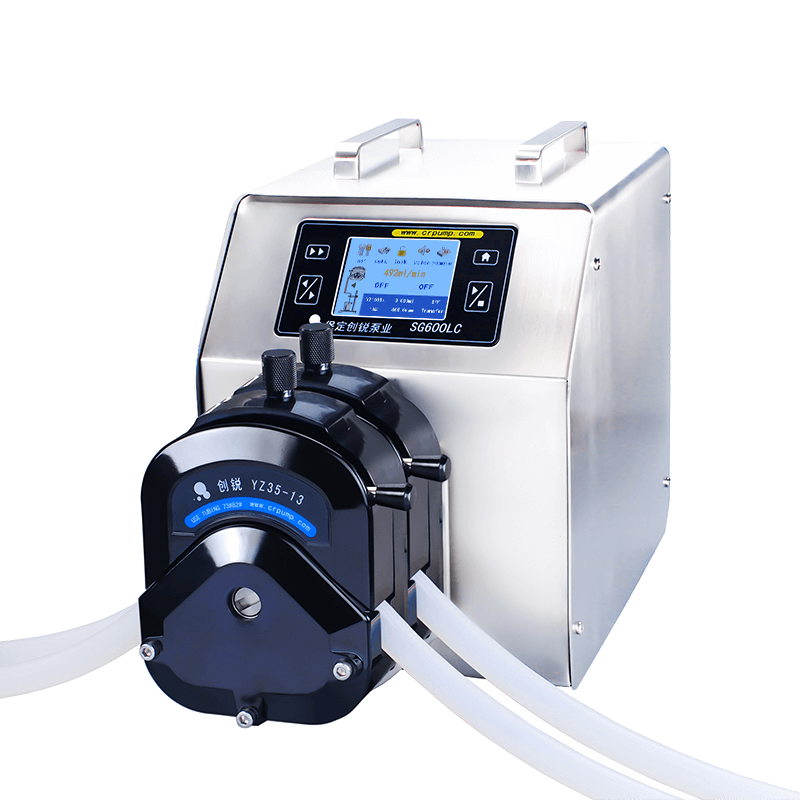

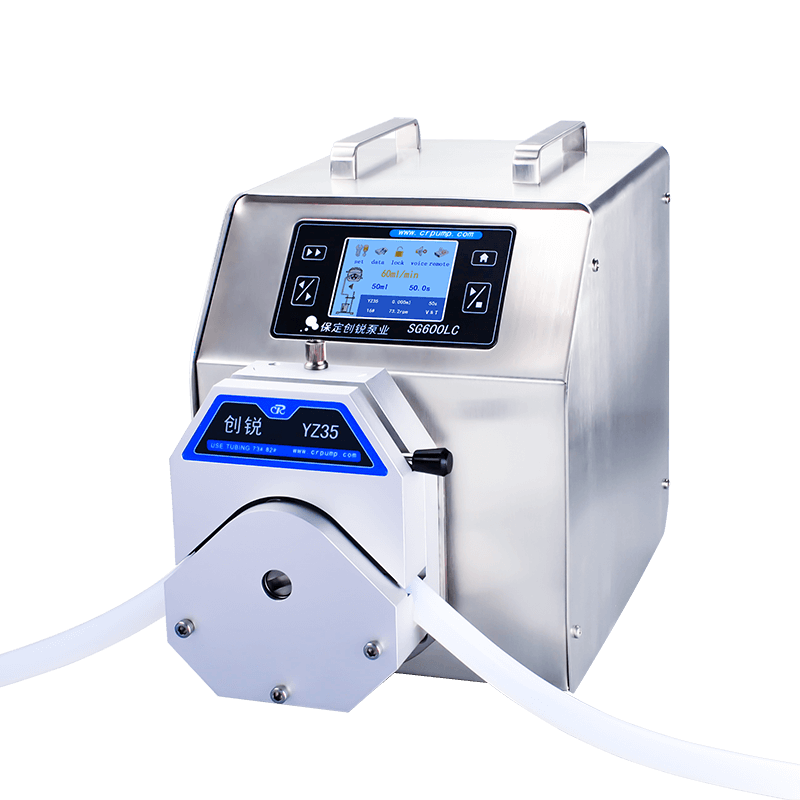

Dávkovací a transferová peristaltická pumpa SG600LC/YZ35-13 s průtokem od 1.3ml do 12000ml/min v celonerezovém kvalitním provedení pro bezkontaktní dávkování a transport tekutin s vysokou přesností dávky >99.5%.

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Peristaltická pumpa SG600LC pracuje ve čtyřech režimech:

Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 1.3ml až po 12000ml/min (při použití největších kompatibilních hadic 82#). Na displeji lze sledovat také celkově přenesený objem kapaliny (ml).

Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.

Objem –  tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.

Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro linky.

Kromě měření dodané kapaliny displej zobrazuje také čas (u většiny režimů) a otáčky motoru. Vstupní pole pro zadávání hodnot vždy zobrazuje také nejmenší a největší možné hodnoty počítané dle aktuálního nastavení veličin, což značně usnadňuje práci. Při zadání hodnot mimo možný rozsah dojde k automatické korekci k nejbližší hraniční hodnotě. Pumpa umožňuje ukládat až 9 presetů pro rychlé nastavení.

Celé ovládaní rozhraní pumpy je velice jednoduché, intuitivní a bleskové. Pomocí barevného dotykového displeje s anglickým grafickým UI je nastavení pumpy snadnou záležitostí nevyžadující čtení manuálu. Kolem displeje jsou pouze 4 tlačítka – „>>“ spuštění pumpy na plný výkon ve směru dávky, dále možnost změnit směr dávkování – znázorněno schématem na displeji, tlačítko „home“ pro návrat na domovskou stránku a samotné spuštění a zastavení dávky. Pumpa nabízí také možnost „suck-back“ pro zpětné nasátí kapaliny do trubičky na konci dávky, aby nedocházelo k úkapu. Tu lze řídit přesným úhlem zpětného pootočení hlavy. Nechybí ani možnost volby průměru hadice a rozsáhlá možnost kalibrace pro dosažení té nejpřesnější dávky.

Součástí peristaltické pumpy SG600LC je také nožní pedál, kterým lze pohodlně spouštět a zastavovat (dle zvoleného režimu) dávkování.

Pumpa je velice kvalitního dílenského zpracování, šasi je ze silného matného nerezového plechu (304 stainless steel), hlava pumpy YZ35-13 pak z hliníku (pohyblivé části) a PPS (housing hlavy). Zadní strana pumpy je vybavena aktivním ventilátorem, který je neustále v provozu, voděodolným vypínačem a konektorem 15PIN D-SUB, do kterého lze připojit buď pedál, nebo skrze něj lze pumpu dálkově ovládat pomocí protokolu RS232, RS485 s podporou MOBDUSu.



Hlava pumpy Označení hadice Vnitřní průměr (mm) Vnejší průměr (mm) Rychlost ( rpm) Flowrate (ml/min)
YZ35-13 73# 9.6 16.2 600 7400
YZ35-13 82# 13 19.6 600 12000

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Specifikace
Driver – SG600LC
Rychlost
rpm
0.1 – 600
Flowrate (průtok)
ml/min
1.3 – 12000
Displej
LCD touch (angličtina, čeština)
Rozlišení pro rychlost
0.1 rpm
Ovládání
dotykový displej
Rozsah časovače
0.1 s – 9999minut
Kvantitativní rozsah
0.001ml – 9999 litrů
Sací úhel
10°-720° (1° krokování)
Externí ovládání
RS232, RS485, podpora MODBUS protokol módu
Napájení
AC 230V 50Hz
Peristaltická hlava pumpy
Typové označení
YZ35
Materiál
PPS,
Určeno pro hadice
73# 82#



Dávkovač SG600LC nabízíme také ve variantě s dvojitou hlavou (flowrate x2)
