Dvojitý peristaltický dávkovač BT100LC 2x 0.007 – 380ml/min
Flowrate
2x 0.007~380ml/minOznačení
BT100LCKód produktu
103241Příklady aplikace
Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace
Informace, poptávka
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

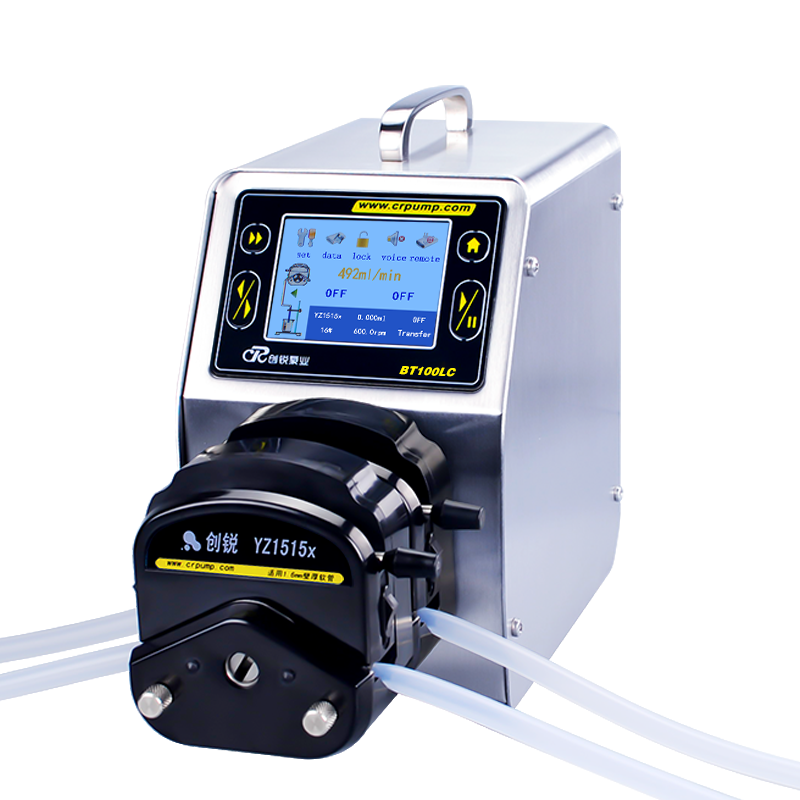

Vysoce přesné dávkovací zařízení BT100LC s dvojitou hlavou pro dávkování různě velkých dávek od 0.007ml do 380ml x2
Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.
Dávkovací pumpy jsou navíc oproti čerpadlům vybaveny velice pokročilou elektronikou pro přesné řízení peristaltického čerpadla, což umožňuje velice přesné dávkování s přesností na 99,5% a více. Ovládání je realizováno přes velice příjemné dotykové LCD s jednoduchým user interfacem v jednoduché angličtině.
Peristaltická pumpa BT100LC pracuje ve čtyřech režimech:
Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 0.007ml až po 380ml/min
Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.
Objem – tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.
Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro plnící linky.
Hlavní vlastnosti
3,5″ barevné dotykové LCD pro ovládání
Anglické ovládání
Hlava 2x YZ1515x
Možnost uložení 9 presetů
Možnost kalibrace
Motor se silným točivým momentem
Externí ovládání umožňuje start / stop pomocí vysoké a nízké hladiny napětí
Ovládání pomocí RS485 + mobdus
Vyrobeno z kvalitní nerez oceli 304
| hadice # | ID(mm) | tloušťka stěny(mm) | OD(mm) | rychlost(rpm) | flow rate(ml/min) x2 |
| 13# | 0.8 | 1.6 | 4 | 0.1-100 | 0.007-7 |
| 14# | 1.6 | 1.6 | 4.8 | 0.1-100 | 0.027-27 |
| 19# | 2.4 | 1.6 | 5.6 | 0.1-100 | 0.051-51 |
| 16# | 3.1 | 1.6 | 6.3 | 0.1-100 | 0.082-82 |
| 25# | 4.8 | 1.6 | 8 | 0.1-100 | 0.17-170 |
| 17# | 6.4 | 1.6 | 9.6 | 0.1-100 | 0.29-290 |
| 18# | 7.9 | 1.6 | 11.1 | 0.1-100 | 0.38-380 |
Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice
| Model | BT100LC |
| Rychlost | 0.1-100 rpm |
| Rozlišení rychlosti | 0.1 rpm |
| Flowrate | 2x 0.007-380ml/min |
| Přesnost průtoku | ＜0.5% |
| Rozsah pro časování | 0.1s -9999min |
| Quantitativní rozsah | 0.001ml-9999L |
| Úhel podtlaku (suck-back) | 10°-720°（1°krokování） |
| Ovládání | barevný dotykový LCD display, anglické prostředí |
| Nápájení | AC220V±10% |
| Příkon | ＜22W |
| Konektivita | RS232, RS 485, podpora MODUBUS |
| Externí ovládání | Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA ) |
| Pracovní prostředí | Teplota 0-40℃, ＜80% relativní vlhkost, bez kondenzace |
| Rozměry | 212*135*240mm |
| IP odolnost | IP31 |
