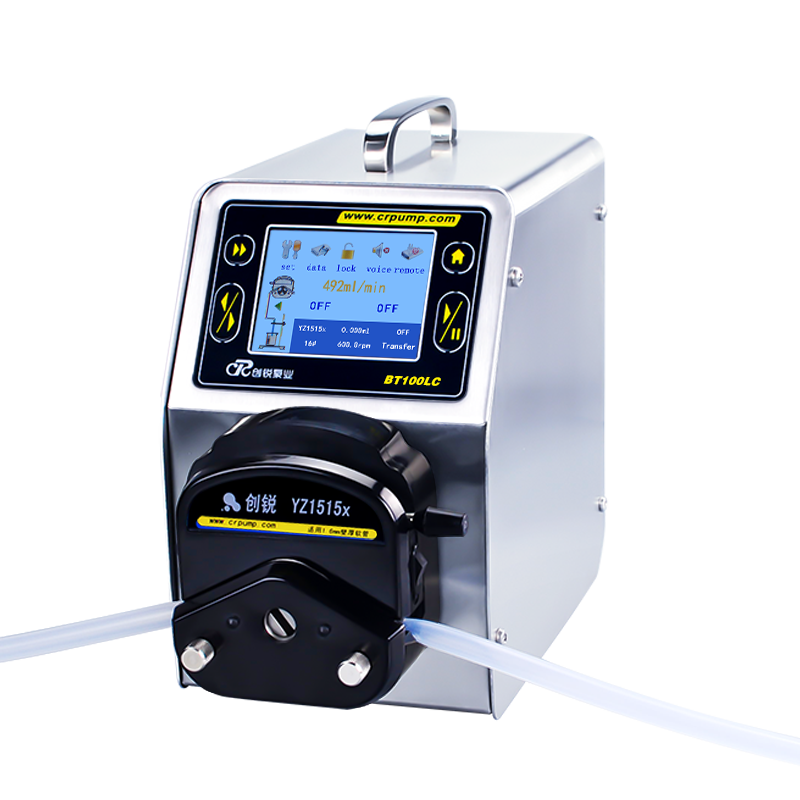

Peristaltický dávkovač BT100LC 0.007 – 380ml/min

Flowrate

0.007~380ml/min

Označení

BT100LC

Kód produktu

103240

Příklady aplikace

Oběh buněčné suspenze při fermentaci
Dodávka živin pro kultury
Sterilizované dávkování médií
Ultrafiltrace
Výroba desek s plošnými spoji
Injekce Vitamínu A & D
Zpracování a povrchová úprava kovových povrchů
Flotace

Cena

26 400,00 Kč bez DPH
31 944,00 Kč s DPH

Informace, poptávka

+420 603 357 606 Obchodní oddělení (Po – Pá: 8:00 – 18:00)
+420 603 355 085 Technické oddělení (Po – Pá: 9:00 – 17:00)

Nezávazná poptávka

Vaše jméno (vyžadováno)
Firma (volitelné)
Váš email (vyžadováno)
Váš telefon (volitelné)
Vaše zpráva

Ke zprávě můžete přiložit přílohu o max. velikosti 2MB. Povolené formáty jsou jpg|png|pdf|doc|docx|txt|rar|zip.

Vysoce přesné dávkovací zařízení BT100LC pro dávkování různě velkých dávek od 0.007ml do 380ml

Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Dávkovací pumpy jsou navíc oproti čerpadlům vybaveny velice pokročilou elektronikou pro přesné řízení peristaltického čerpadla, což umožňuje velice přesné dávkování s přesností na 99,5% a více. Ovládání je realizováno přes velice příjemné dotykové LCD s jednoduchým user interfacem v jednoduché angličtině.

Peristaltická pumpa BT100LC pracuje ve čtyřech režimech:

Transfer – v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 0.007ml až po 380ml/min

Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.

Objem –  tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.

Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro plnící linky.

Hlavní vlastnosti

3,5″ barevné dotykové LCD pro ovládání
Anglické ovládání
Hlava YZ1515x
Možnost uložení 9 presetů
Možnost kalibrace
Motor se silným točivým momentem
Externí ovládání umožňuje start / stop pomocí vysoké a nízké hladiny napětí
Ovládání pomocí RS485 + mobdus
Vyrobeno z kvalitní nerez oceli 304

hadice # ID(mm) tloušťka stěny(mm) OD(mm) rychlost(rpm) flow rate(ml/min)
13# 0.8 1.6 4 0.1-100 0.007-7
14#​​​​ 1.6 1.6 4.8 0.1-100 0.027-27
19# 2.4 1.6 5.6 0.1-100 0.051-51
16# 3.1 1.6 6.3 0.1-100 0.082-82
25#  4.8 1.6 8 0.1-100 0.17-170
17# 6.4 1.6 9.6 0.1-100 0.29-290
18# 7.9 1.6 11.1 0.1-100 0.38-380

Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Model BT100LC
Rychlost 0.1-100 rpm
Rozlišení rychlosti 0.1 rpm
Flowrate 0.007-380ml/min
Přesnost průtoku <0.5%
Rozsah pro časování 0.1s -9999min
Quantitativní rozsah 0.001ml-9999L
Úhel podtlaku (suck-back) 10°-720°(1°krokování)
Ovládání barevný dotykový LCD display, anglické prostředí
Nápájení AC220V±10%
Příkon <22W
Konektivita RS232, RS 485, podpora MODUBUS
Externí ovládání Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA )
Pracovní prostředí Teplota 0-40℃, <80% relativní vlhkost, bez kondenzace
Rozměry 212*135*240mm
IP odolnost IP31

Dávkovač BT100LC nabízíme také ve variantě s dvojitou hlavou (flowrate x2)
